工藝品與自動化零件高精度加工
一、客戶背景與項目概述
廣州XX技術學院，作為華南地區知名的教育機構，不僅在教育領域取得了顯著成就，還積極開展產學研合作項目。2023年，學院承接了工藝品“鷹”和自動化零件的加工任務，旨在通過實踐教學提升學生的專業技能和實際操作能力。為確保加工質量和效率，學院決定尋求含設備與加工一體的解決方案提供商。通過多次的溝通比較，最后采用了捷甬達提供的解決方案。
二、定制要求與技術難點

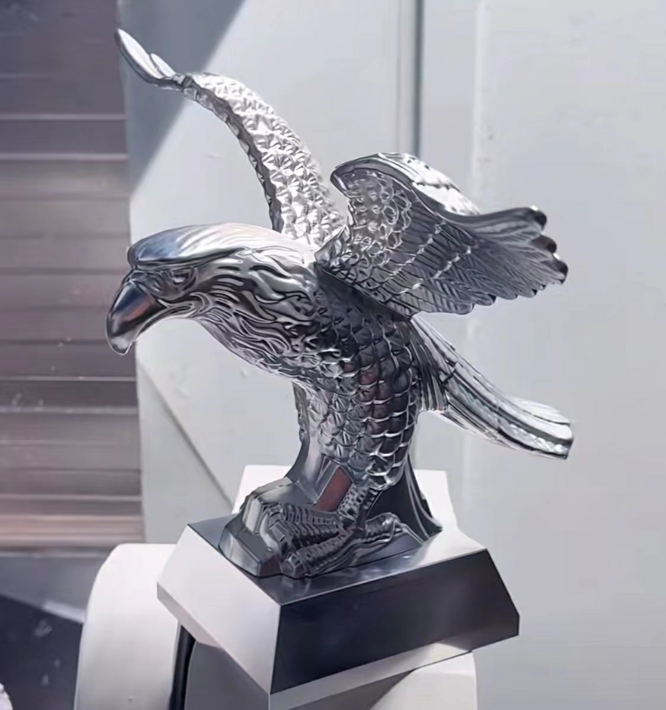

工藝品“鷹”的加工，需要進行五軸加工，并配備自動化的功能：雙開門互鎖結構——正門和側面自動門，五軸需帶有四進四出的分配器，同時集成PN耦合器、OPCUA、夾具沖屑、夾具控制、氣密型檢測以及自動化協助調試等。技術難點在于PN耦合器與客戶在自動化中的應用，通過實時信號反饋檢測，確保加工過程的精確控制。
自動化零件的加工，需要進行四軸加工。同樣配備雙開門互鎖結構，五軸帶有六進六出的分配器，并集成PN耦合器、OPCUA、夾具沖屑、夾具控制、氣密型檢測以及自動化協助調試功能。技術難點在于自動化零件加工干涉仿真和多軸加工位置仿真，需要避免加工過程中的干涉現象，并精確控制多軸加工位置。
三、解決方案設計與實施

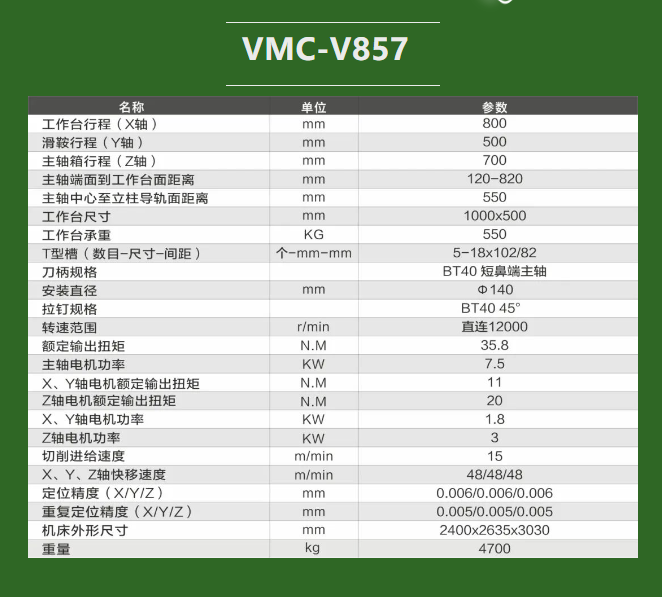

1、高精度加工設備選型：選用我司具有高速、高精度、行程加高特性的857立式加工中心，并根據需求Z軸加高200mm。配置五軸和四軸轉臺，可滿足不同工件的加工需求。
2、PN耦合器與實時信號反饋：采用PN耦合器組態方式幫助用戶完成自動化標準化模板的建立。集成PN耦合器到自動化系統中，實現加工過程的實時信號反饋檢測，確保加工過程的穩定性和精度控制。PLC 通過 PN/PN 耦合器實現數據的快速交互，而且因?yàn)轳詈掀鞯拇嬖?，兩個網絡彼此隔離，大大增加了網絡的安全性。
3、加工仿真與優化：我司提供了機床模擬仿真服務，利用先進的加工仿真軟件，建立了設備模型，對自動化零件的加工干涉和多軸加工位置進行仿真分析,確保機床加工行程、機械手上下料避讓、快換夾具裝配等滿足自動化的需求。并通過優化加工路徑和參數設置，避免干涉現象的發生，精確控制多軸加工的位置。
4、柔性制造單元設計
設計了快換夾具及工件的功能，用戶可以通過機械手完成多款?yuàn)A具和工件的切換，形成柔性制造單元。
四、實施效果與學院反饋
學院通過產學研合作，不僅提升了學生的操機技能，同時也增加了設備設計與應用知識培養，推動了學院的教學改革和創新發展。
