PLC在我們的機床上應用十分廣泛，任何自動化的控制都需要PLC的應用。學習PLC至關重要。今天就讓我們來學習一下PLC具體有哪些模塊，讓我們系統的來了解一下。

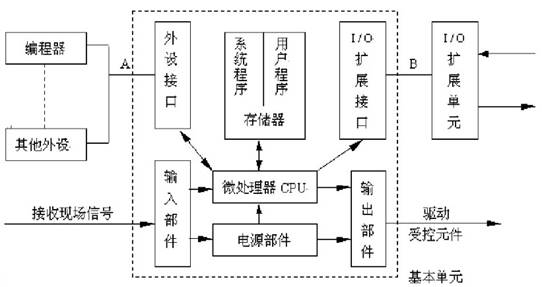

一套PLC系統主要是由以下幾部分來構成：CPU、存儲器、IO接口、電源、機架和擴展接口。

1 、CPU

CPU由控制器和運算器組成，它是plc的運算和控制中樞，起著主導核心作用。

CPU的任務有：

• 診斷電源和 PLC內部工作狀態、編程的語法錯誤。

• 接收存儲用戶程序和數據。

• 接收輸入信號，送入數據寄存器并保存。

• 執行監控程序和用戶程序，完成數據和信息的邏輯運算，產生相應控制信號，完成用戶指令規定的各種操作。

• 響應各種外部設備(如編程器、上位機、打印機等)的工作請求。

2 、存儲器

• 可分為系統程序存儲器和用戶程序存儲器，用戶程序存儲器又包括用戶程序存儲區和用戶數據存儲區。

• 系統程序存儲器：用于存放PLC生產廠商永久存儲的程序和指令，稱為監控程序。監控程序與PLC硬件組成和專用部件物性有關，用戶不能訪問和修改該存儲器的內容。

• 用戶程序存儲區：主要存放用戶已編制好的程序或正在調試的應用程序。用戶可擦除重新編程。

• 用戶數據存儲區：用于PLC工作過程中經常變化，需要隨機存儲存取的一些數據。

3、輸入、輸出接口

1）輸入接口模塊

接收和采集兩種類型的輸入信號：

• 一類是由按鈕、選擇開關、行程開關、繼電器觸頭、接近開關、光電開關、數字撥碼開關傳送來的開關量輸入信號。

• 一類是由電位器、測速發電機和各種變送器等傳送來的模擬量輸入信號。

2）輸出接口模塊

連接被控對象中各種執行元件，如接觸器、電磁閥、指示燈、調節閥（模擬量）、調速裝置。PLC的輸出接口類型有三種：

接收和采集兩種類型的輸入信號：

• 繼電器輸出接口電路

• 晶體管輸出接口電路

• 晶閘管輸出接口電路

  繼電器輸出接口為有觸點輸出方式，適用于接通或斷開開關頻率較低的交流或直流負載回路，其帶載能力較強，但壽命較短。晶體管輸出接口和晶閘管輸出接口為無觸點輸出方式，信號響應迅速、壽命長，可用于接通或斷開開關頻率較高的負載回路，晶體管常用于直流電源負載控制回路，晶閘管常用于交流電源負載控制回路。輸入、輸出接口有數字量（開關量）輸入、輸出和模擬量輸入、輸出兩種形式。

• 數字量輸入、輸出接口的作用是將外部控制現場的數字信號與PLC內部信號的電平相互轉換。

• 模擬量輸入、輸出接口的作用是將外部控制現場的模擬信號與PLC內部的數字信號相互轉換。

• 輸入、輸出接口一般具有光電隔離和濾波，其作用是把PLC與外部電路隔離開，以提高PLC的抗干擾能力。

• IO模塊供電模塊

  PLC的開關量輸入接口按使用的電源不同有三個類型：

• 交流100~120V或200~240V輸入接口；

• 交直流12~24V輸入接口。

• 輸入電路的電源可由外部供給，有的也可由PLC內部提供。

4、 電源模塊

PLC一般使用220V單相交流電源，電源部件將交流電轉換成中央處理器、存儲器等電路工作所需的直流電，保證PLC正常工作。整體機PLC內部有一個開關穩壓電源，此電源一方面可為CPU、I/O單元及擴展單元提供直流5V工作電源，另一方面可為外部輸入元件提供直流24V電源。對于整體機結構的PLC，電源通常封裝在機箱內部；對于組合式PLC，有的采用單獨電源模塊，有的將電源與CPU封裝到一個模塊中。
