齒輪傳動簡介

一、齒輪傳動的特點

優點：結構緊湊，適用的圓周速度和功率范圍廣，且能夠保持穩定的轉速和扭矩傳遞；傳動比準確、穩定、效率高；工作可靠性高、壽命長；可實現平行軸、任意角相交軸和任意角交錯軸之間的傳動。

缺點：要求較高的制造和安裝精度、成本較高，一般需要安置在箱罩中進行防塵防垢，還需要重視潤滑。不適宜遠距離兩軸之間的傳動，減振性和抗沖擊性不如帶傳動等柔性傳動好

二、齒輪的類型?主要包括以下幾種：

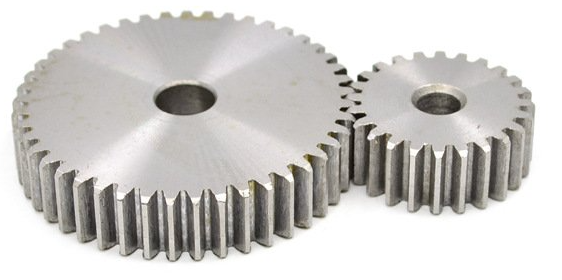

?直齒圓柱齒輪?：齒線與齒輪軸線垂直，結構簡單，制造方便，但傳動時會產生沖擊和噪音?。

?斜齒圓柱齒輪?：齒線與齒輪軸線成一定角度，可以減少噪音和沖擊，提高傳動平穩性，常用于高速重載場合。

?螺旋齒輪?：齒線呈螺旋形，用于傳遞平行軸的動力?。

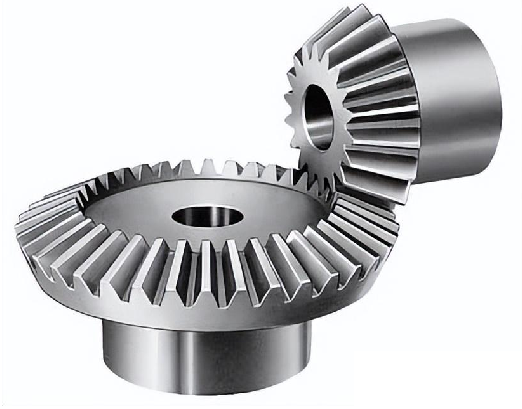

?傘齒輪?（或錐形齒輪）?：用于傳遞交叉軸的動力，齒線呈圓錐形，適用于相交軸間的傳動?。

?人字齒輪?：由兩個斜齒輪組成，相反方向排列以消除軸向力，具有重合度高、工作平穩的優點?。

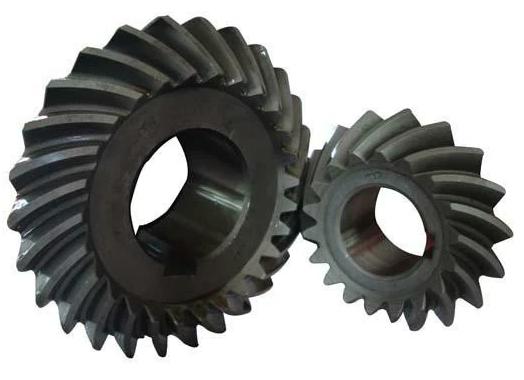

?螺旋傘齒輪?：即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞?。

?雙曲面齒輪?：用于傳遞既不平行又不相交的軸之間的運動?。

?蝸輪裝置?：用于在兩個互成直角的軸之間傳遞能量和運動，常用于四軸、五軸轉臺的的運動傳遞?。

三、齒輪傳動的主要失效形式

輪齒折斷：通常有兩種情況：一種是由于多次重復的彎曲應力和應力集中造成的疲勞折斷；另一種是由于突然產生嚴重過載或沖擊載荷作用引起的過載折斷。

齒面點蝕：輪齒工作時，前面嚙合處在交變接觸應力的多次反復作用下，在靠近節線的齒面上會產生若干小裂紋。隨著裂紋的擴展，將導致小塊金屬剝落，這種現象稱為齒面點蝕。

齒面磨損：輪齒嚙合時，由于相對滑動，特別是外界硬質微粒進入嚙合工作面之間時，會導致輪齒表面磨損。

齒面膠合：在高速重載的齒輪傳動中，齒面間的壓力大、溫升高、潤滑效果差，當瞬時溫度過高時，將使兩齒面局部熔融、金屬相互粘連。

齒面塑性變形：硬度較低的軟齒面齒輪，在低速重載時，由于齒面壓力過大，在摩擦力作用下，齒面金屬產生塑性流動而失去原來的齒形。
