VMC系列機床面板及顯示介紹——西門子系統

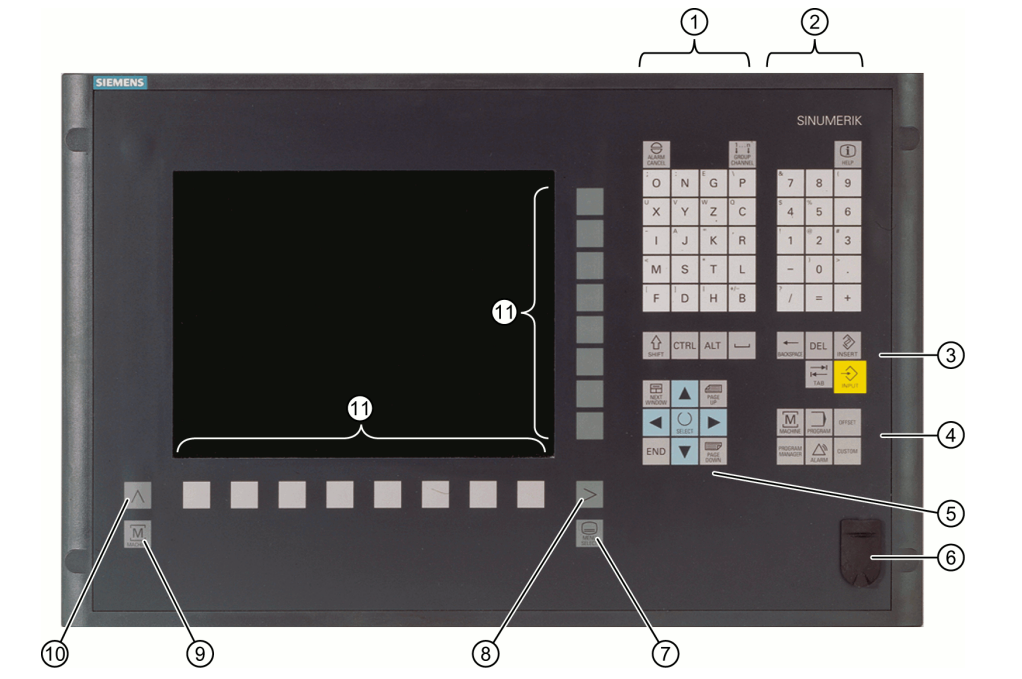

1.1 操作和選示單元

1 字母區

按鍵時同時按住鍵，可啟用按鍵上的特殊字符以及輸入大寫字母。

提示：根據控制系統的配置，原則上會寫入大寫字母。

2 數字區

按鍵時同時按住鍵，可啟用按鍵上的特殊字符。

3 控制鍵區

4 熱鍵區

5 光標區

6 USB 接口

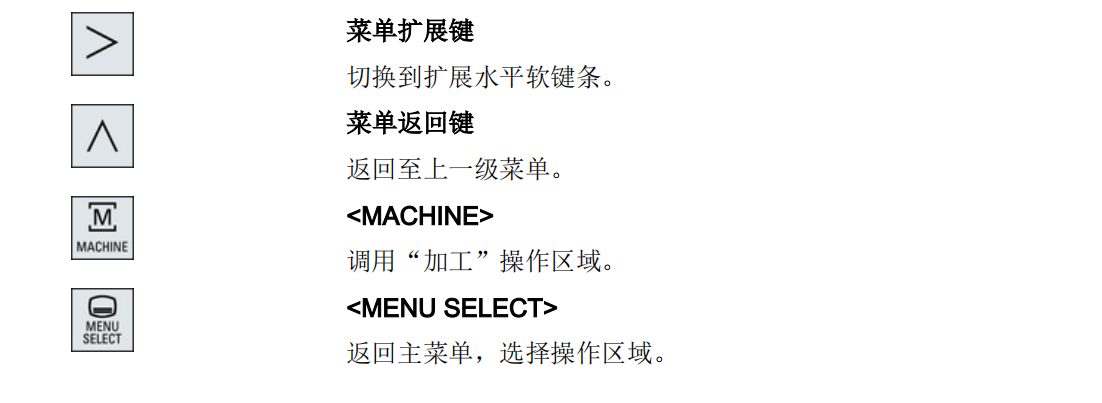

7 菜單選擇鍵

8 菜單擴展鍵

9 加工區域鍵

10 菜單返回鍵

11 軟鍵

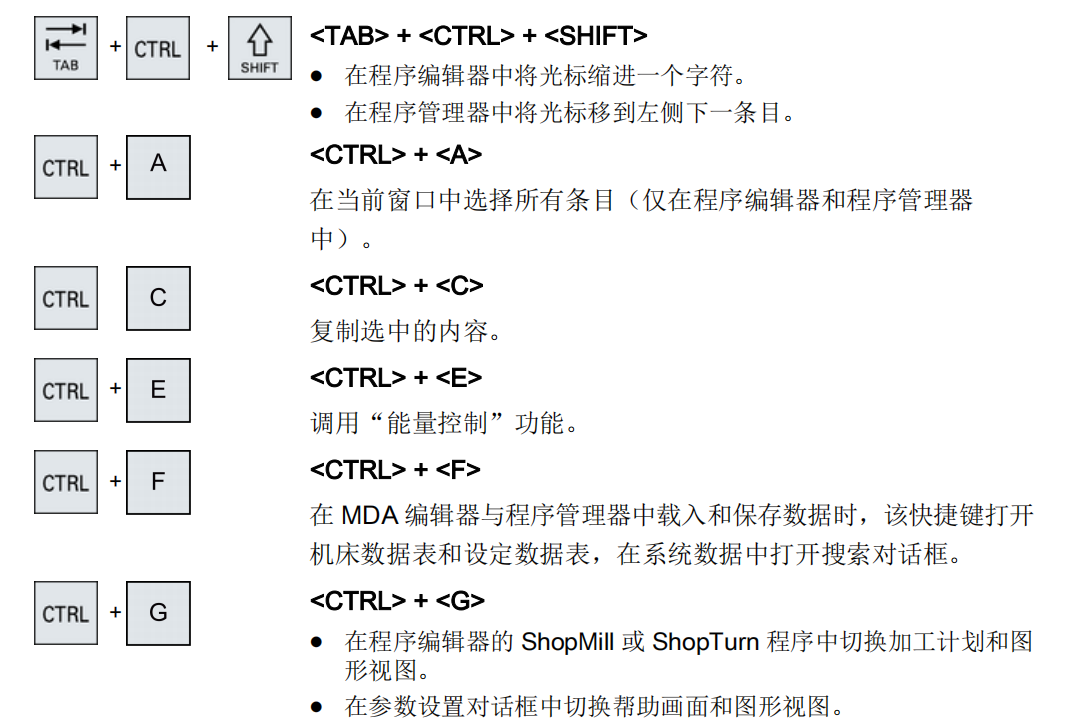

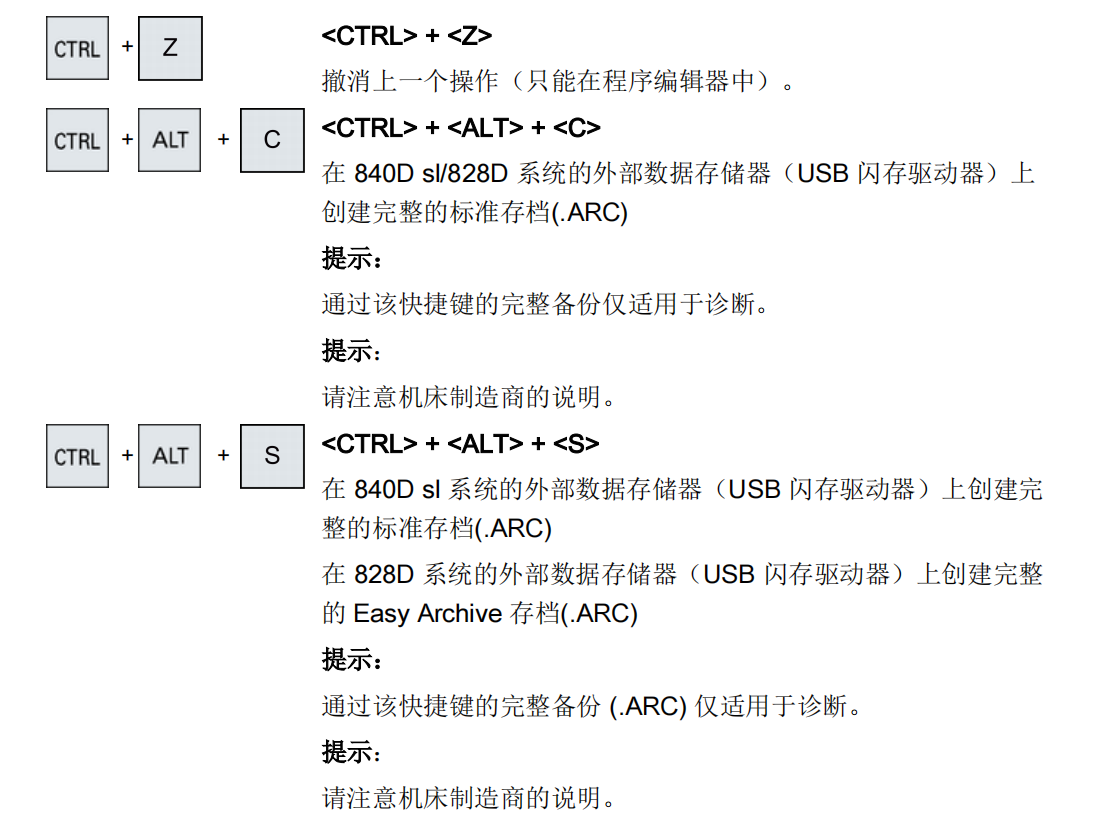

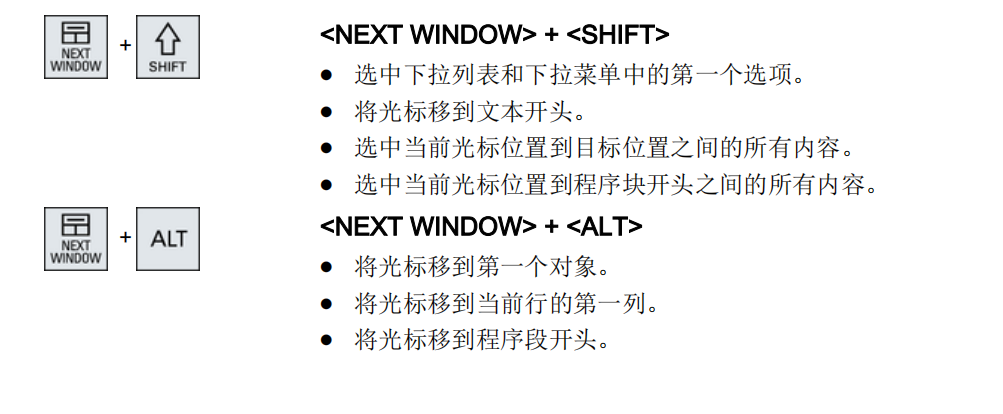

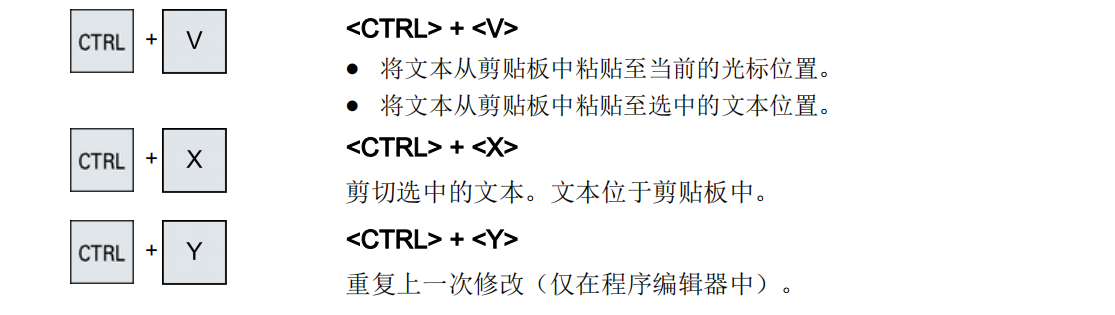

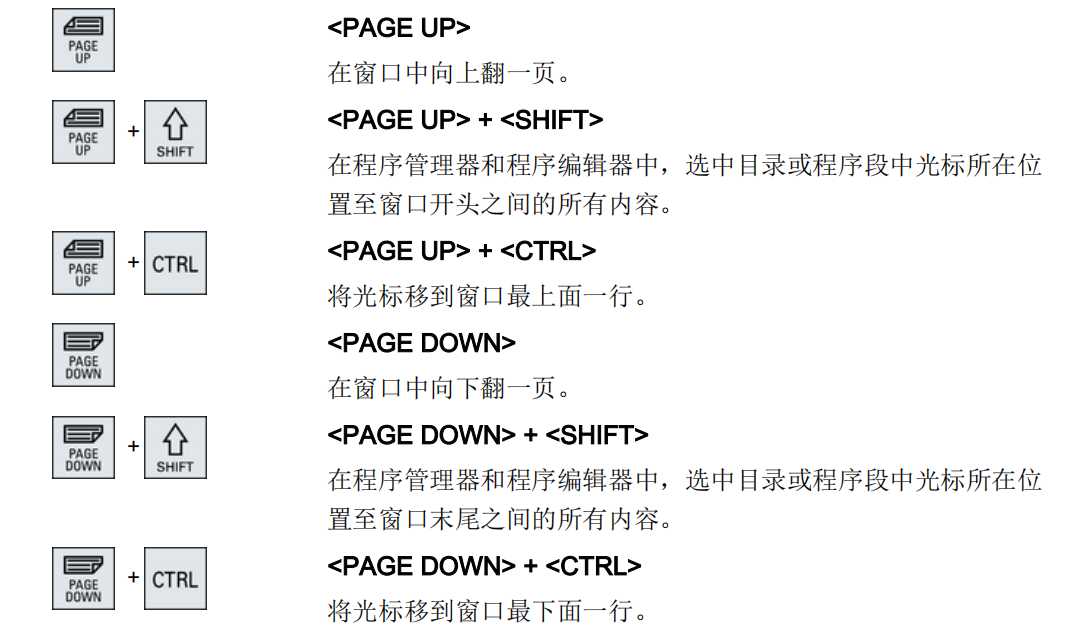

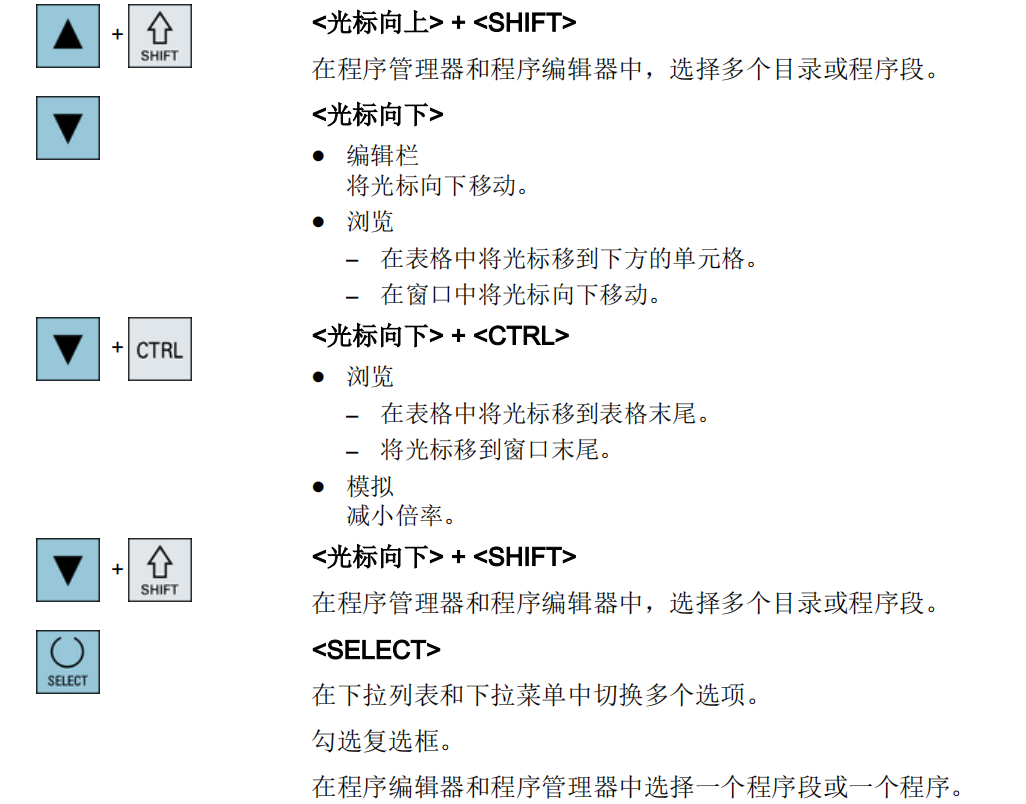

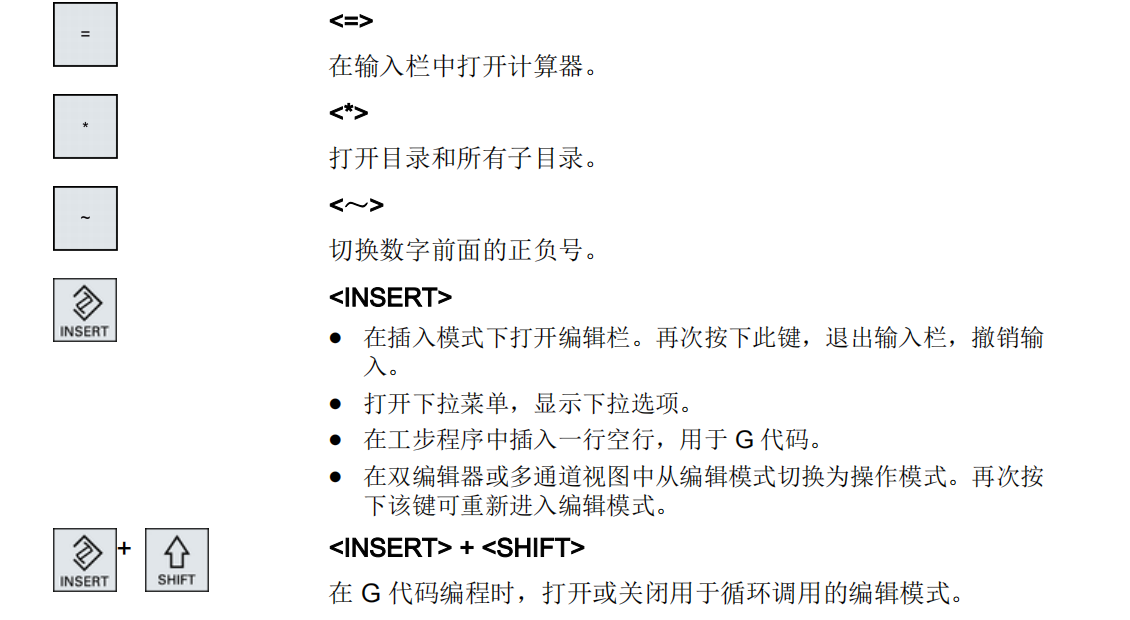

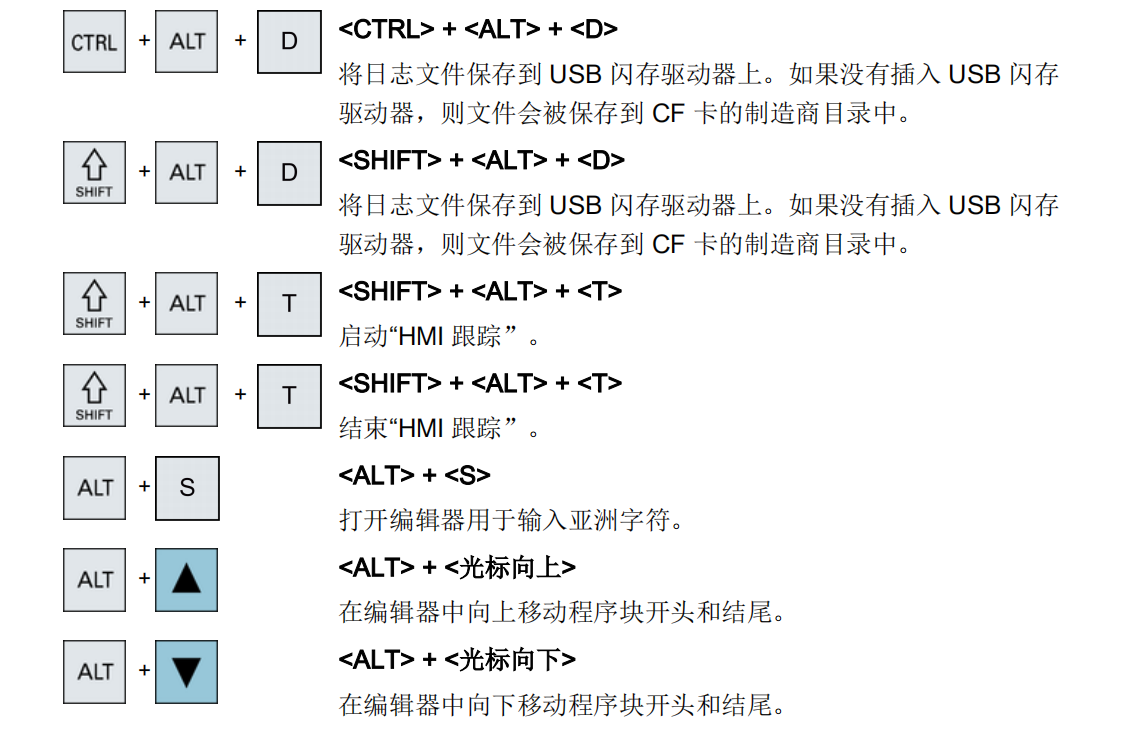

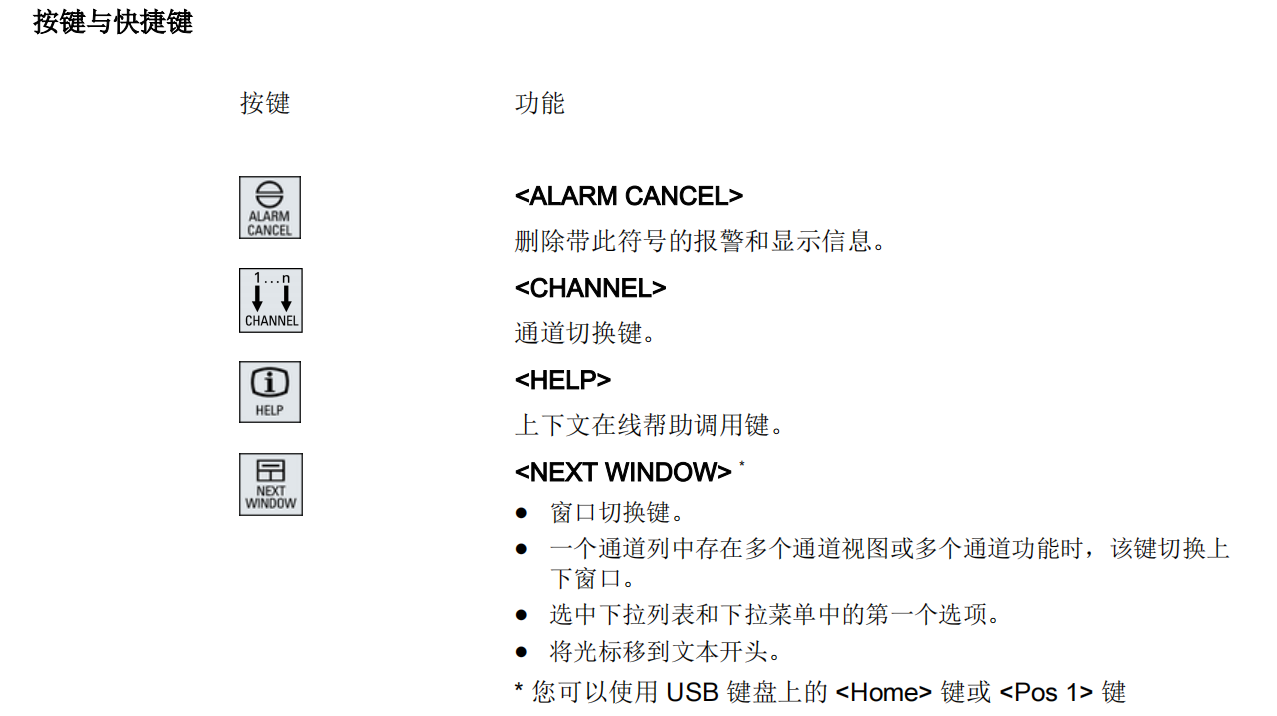

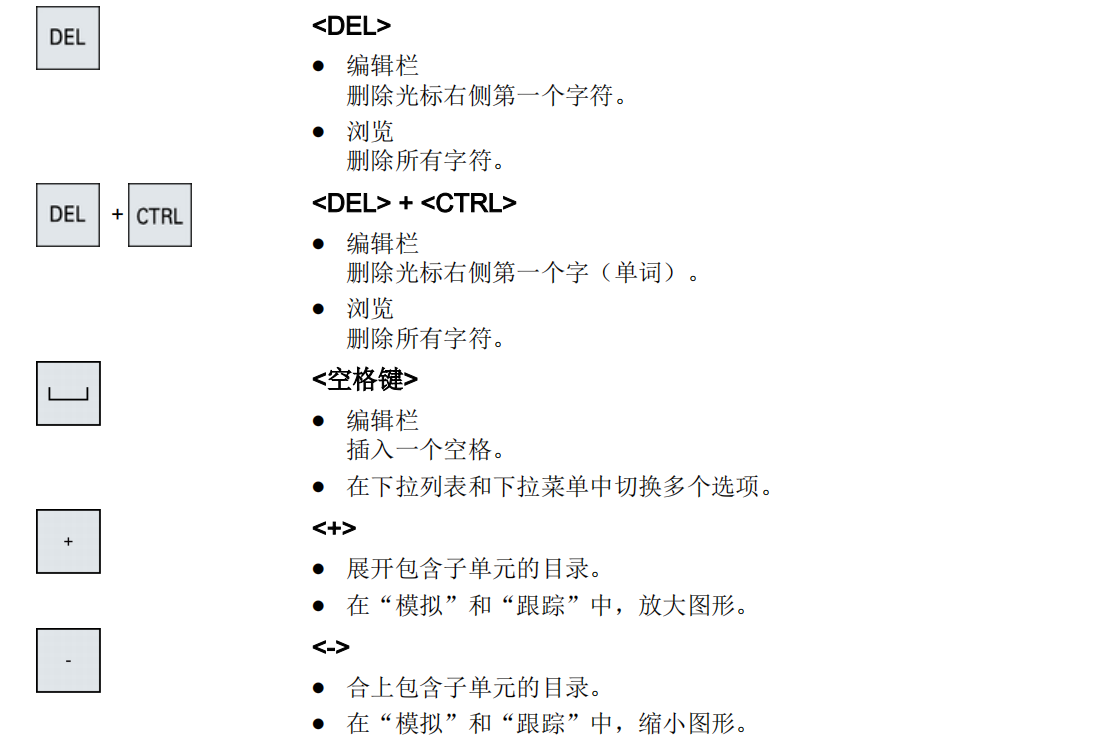

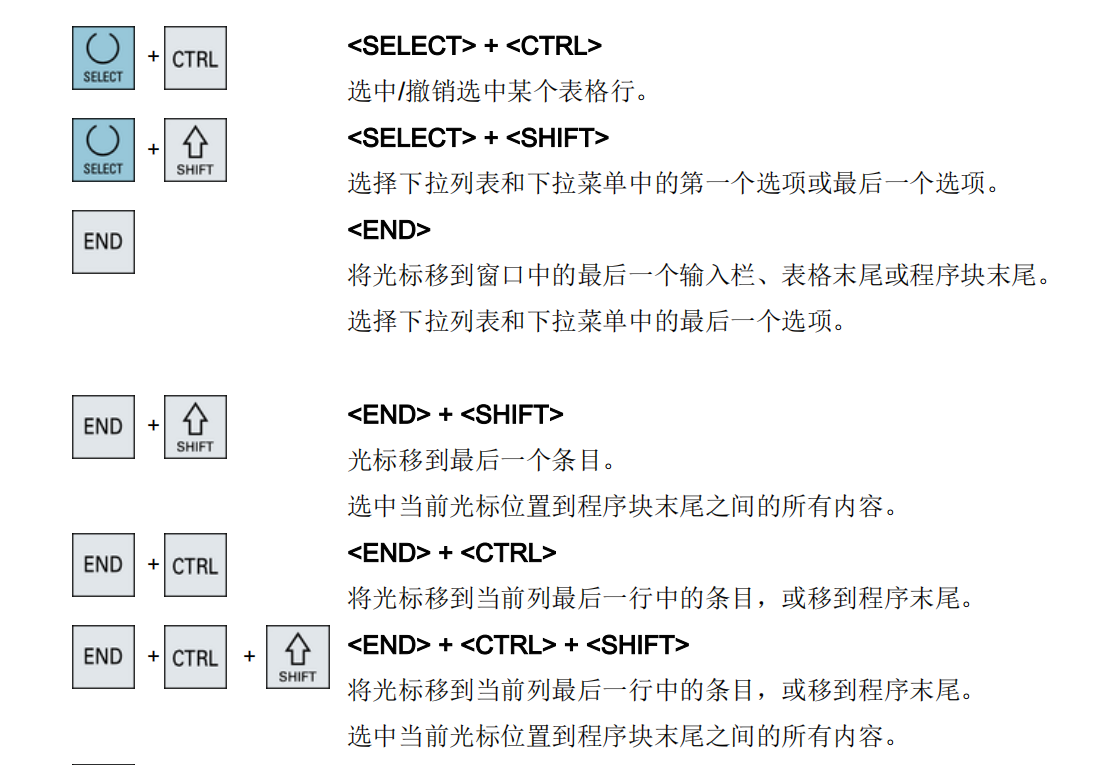

1.2操作面板的按鍵（以下按鍵與快捷鍵可用于操作控制系統和機床）

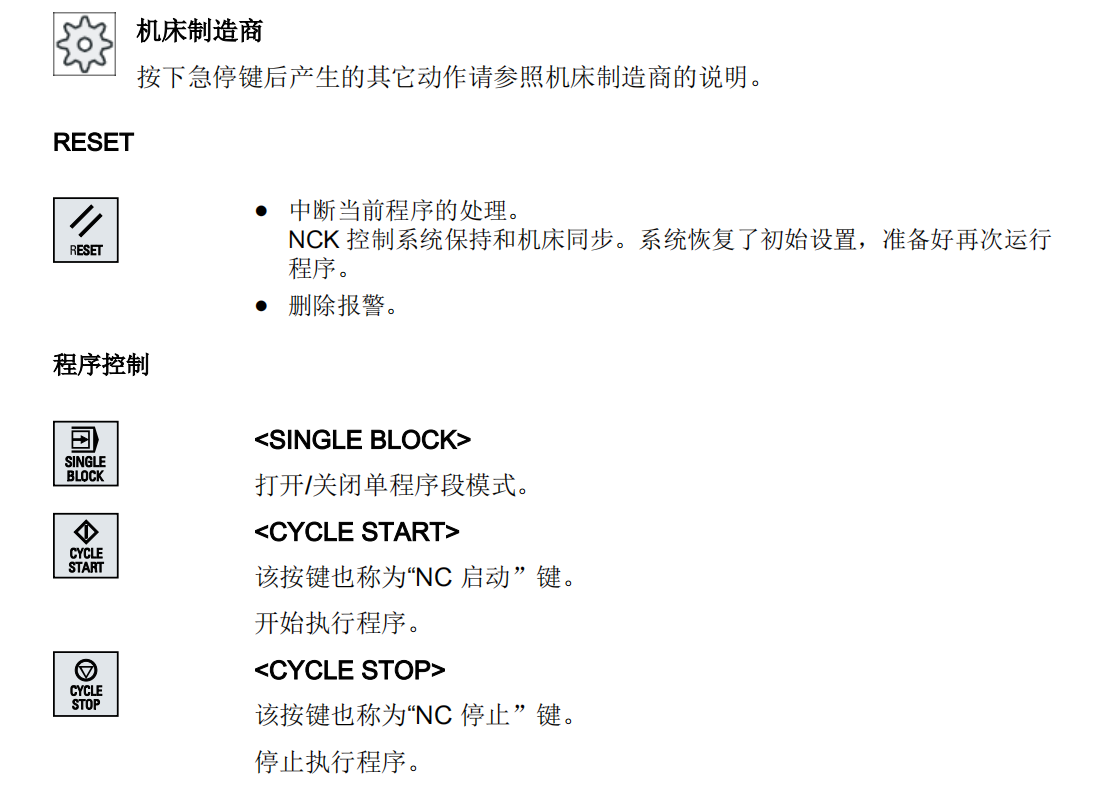

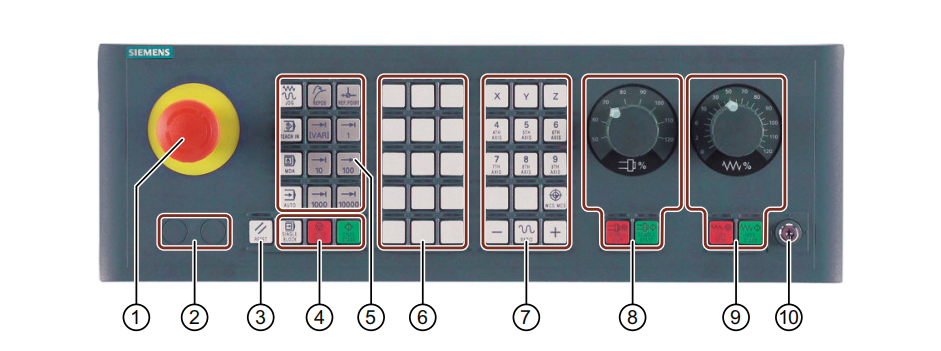

1.3機床控制面板的操作單元

(1) 急停按鈕

(2) 指令設備的安裝位置（d = 16 毫米)

(3) RESET

(4) 程序控制

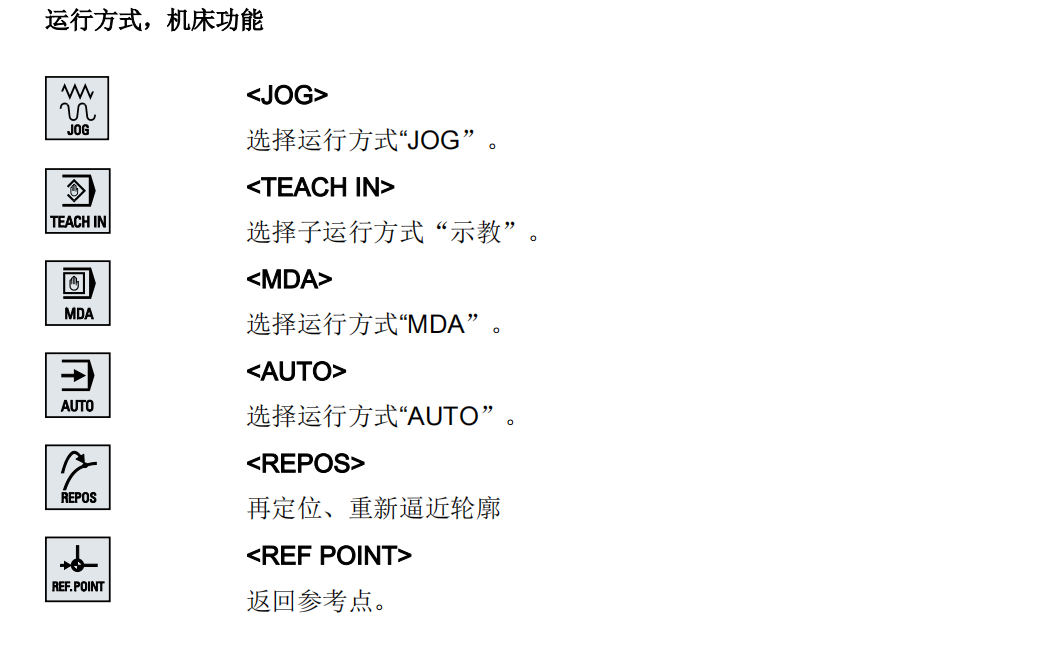

(5) 運行方式，機床功能

(6) 用戶自定義鍵 T1 至 T15

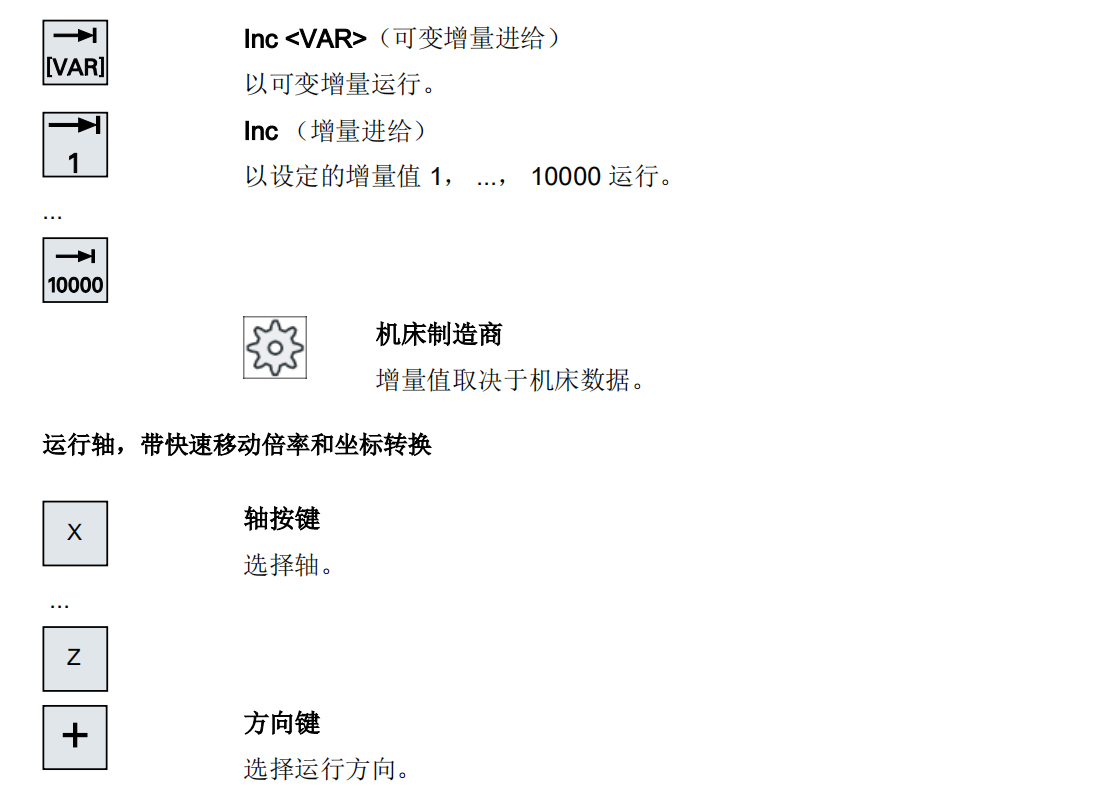

(7) 運行軸，帶快速移動倍率和坐標轉換

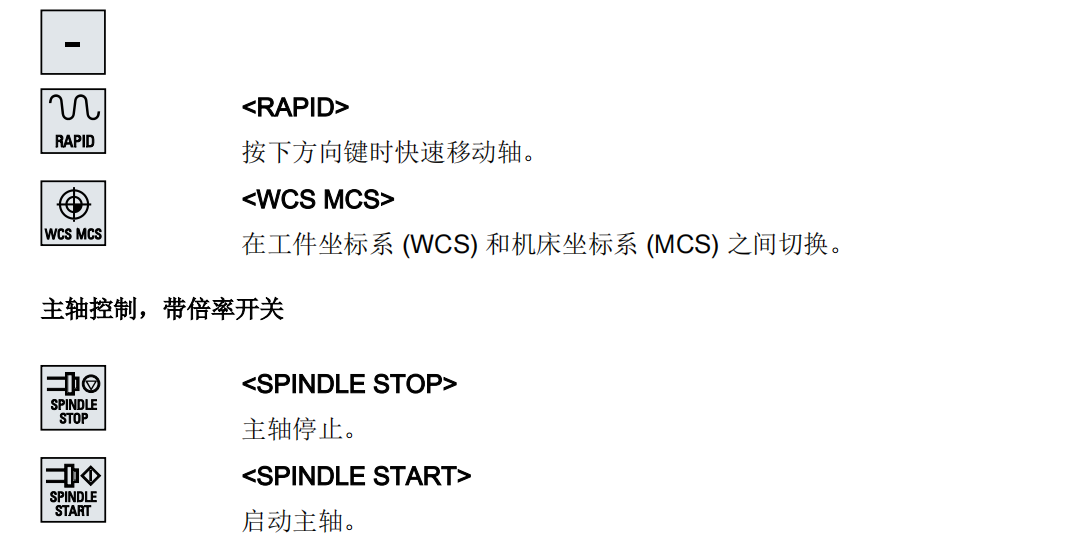

(8) 主軸控制，帶倍率開關

(9) 進給軸控制，帶倍率開關

(10) 鑰匙開關（四個位置）

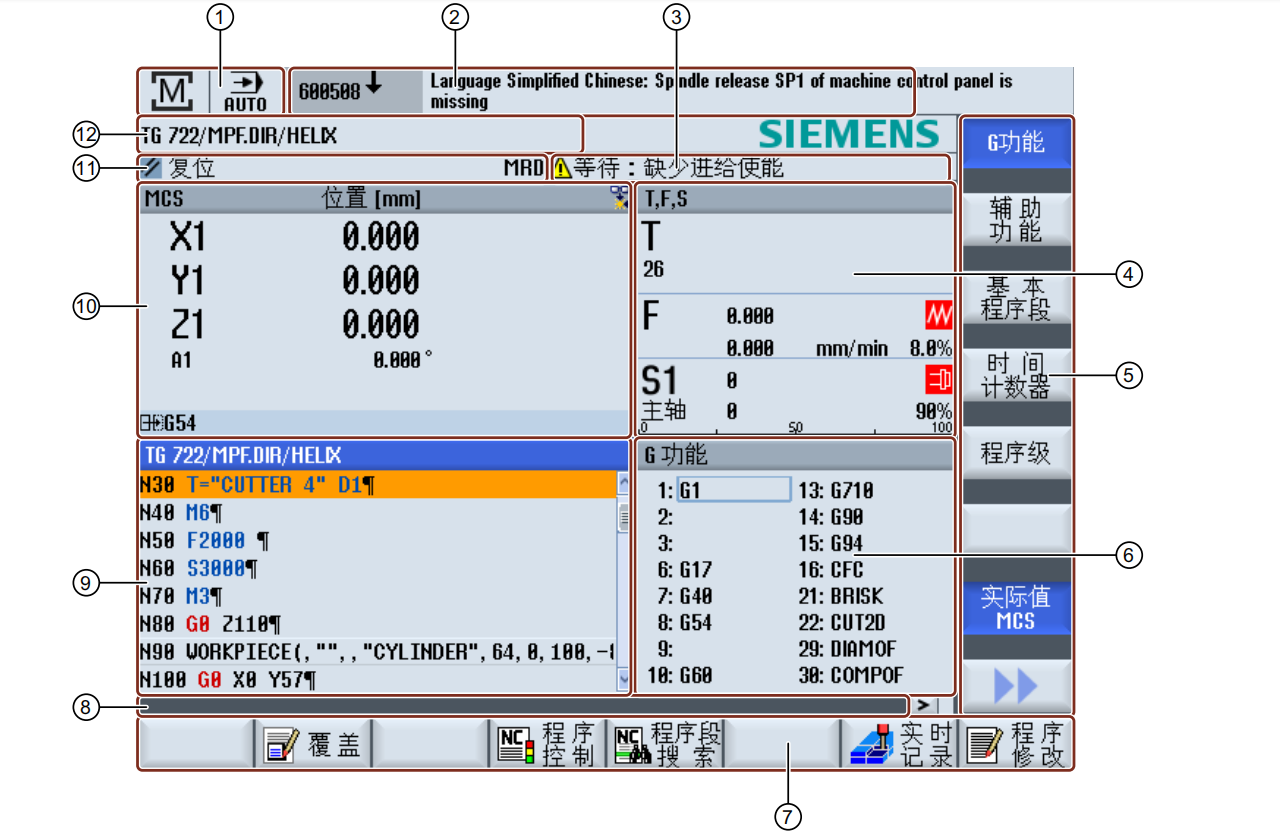

1.4操作界面

1 有效操作區域和運行方式

2 報警/信息行

3 通道運行信息 顯示 以下內容

● 有效刀具 T

● 當前進給率 F

● 當前狀態的生效主軸(S)

● 主軸負載，以百分比表示

● 當前生效刀架的名稱，顯示在空間和平面上的旋轉

● 當前生效的運動轉換的名稱

5 垂直軟鍵欄

6 顯示 有效 G 功能，所有 G 功能，輔助功能，以及用于不同功能的輸入窗口（例如跳轉程序段，程序

控制）。

7 水平軟鍵欄

8 用于傳輸其他用戶說明的對話行。

9 加工窗口，帶 程序段顯示

10 實際值窗口中的軸位置顯示

11 通道狀態和程序控制

12 程序名
