平床身和斜床身數控車床的區別



平床身和斜床身的數控車床主要存在布局，剛性程度，整體穩定性，排屑便利性的區別：



一、布局對比



平床身數控車床的兩根導軌所在平面與地平面平行。斜床身數控車床的兩根導軌所在平面則與地平面相交，成一個斜面，角度有30°，45°，60°，75°之分。一般采用后置刀架，觀察和操作比較方便。

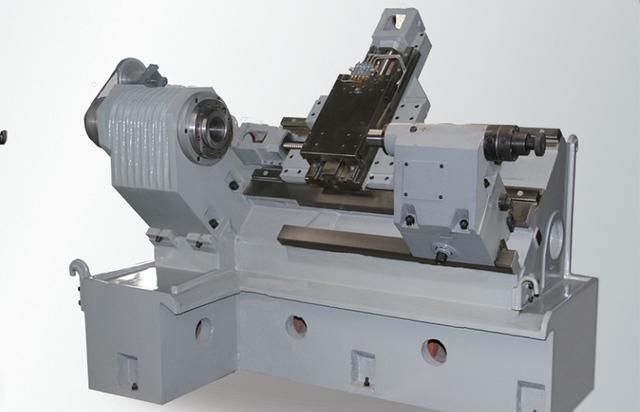

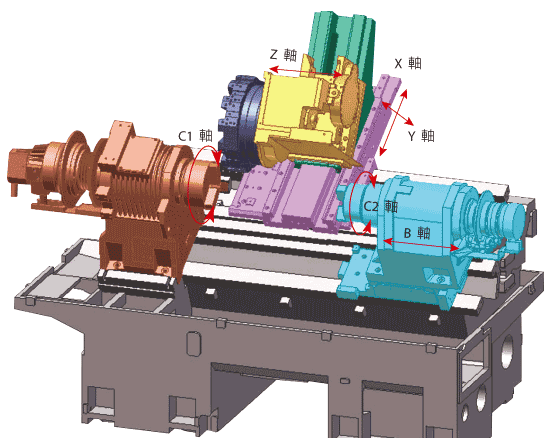

從機床側面看，平床身數控車床的床身呈四方形，斜床身數控車床的床身呈直角三角形。在相同導軌寬度的情況下，斜床身的X向拖板比平床身的要長，內部空間大，可以安裝多工位刀塔，動力刀塔，Y軸等，機床具有廣泛的加工性能。同時斜身機床能有效利用空間,大大減小了機床的平面占地位置







二、剛性程度



斜床身數控車床的截面積要比同規格平床身的大，即抗彎曲和抗扭曲能力更強。斜床身車床的刀具是在工件的斜上方往下進行切削，切削力與工件的重力方向基本一致，所以主軸運轉相對平穩，不易引起切削振動，而平床身數控車床在切削時，刀具與工件產生的切削力與工件重力成90°，容易引起振動。



三、整體穩定性



斜床身導軌不用承受全部的力量，床身整體鑄造，剛性好，穩定性好，速度快，精度高。



四、排屑能力對比

由于重力的關系，斜床身數控車床不易產生纏繞刀具，利于排屑;同時配合中置絲桿和導軌防護鈑金，可以避免切屑在絲桿和導軌上堆積。

斜床身數控車床一般都配置自動排屑機，可以自動清除切屑，增加工人的有效工作時間。



總之，平床身數控車床是價格低廉，容易生產，目前占據著數控車床大部分的市場份額。相對來說，斜床身數控車床的缺點是制造難度高，床身重，X向需要伺服電機帶剎車功能，成本高。國內目前制造業以低端產品居多，對機床的精度要求不高，購買機床時價格因素占主要地位。便宜就是硬道理。
