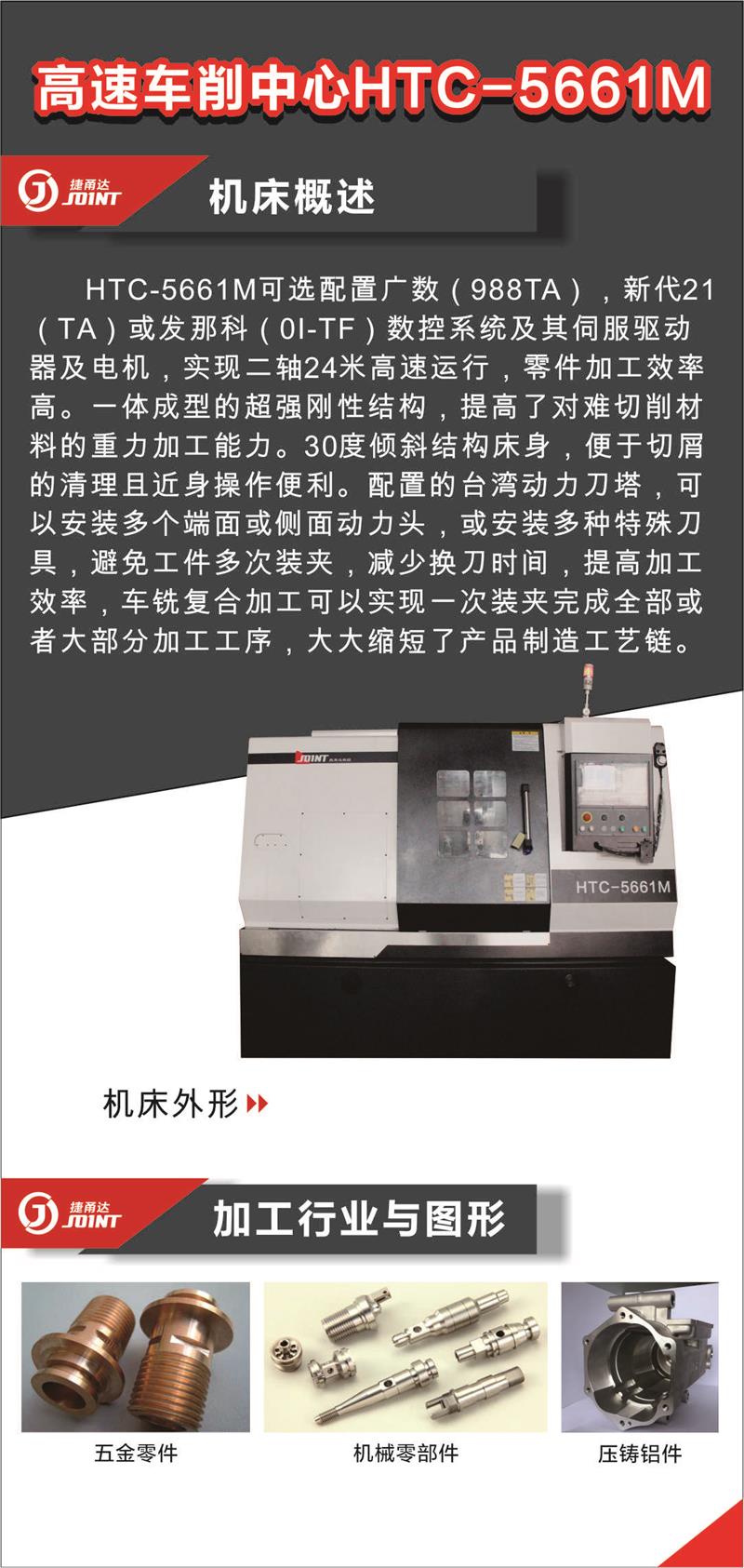

高速車削中心HTC-5661M
發布時間：2018-04-17 點擊數：2465
實現二軸24米高速運行，零件加工效率高，車銑復合加工可實現一次裝夾完成全部或大部分加工工序。

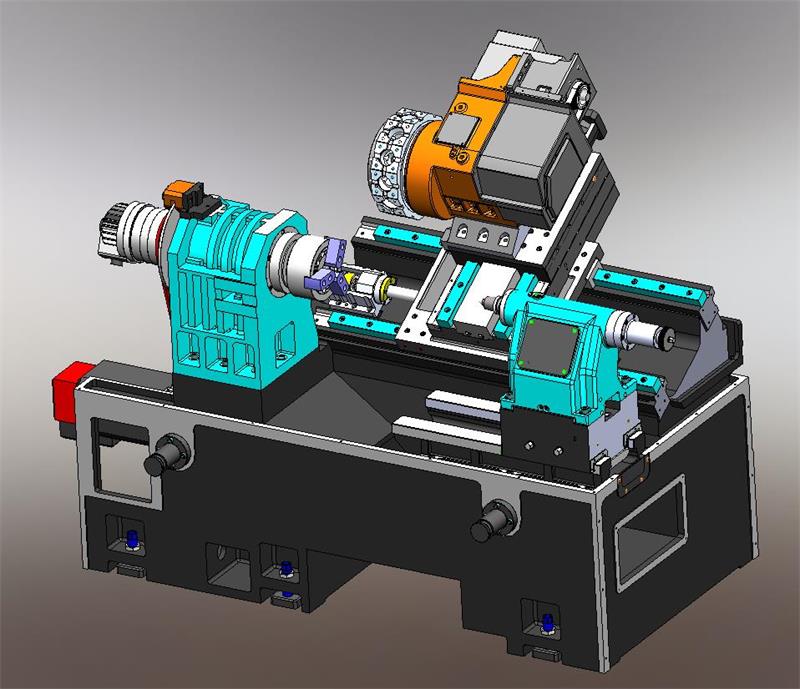

1）采用優質鑄鐵一體成型，30度傾斜床身結構，近身操作及切屑清理便利性好。加寬滑鞍，床鞍雙重管隧道型及橋型筋的結構很好的控制切削反沖力，保證高精度。
2）三軸滾珠線軌，X、Z軸寬度45，保證機床切削的高剛性。
3）對稱的主軸箱體結構，極大減少主軸精度的變形。
4）主軸采用前后置雙列錐形滾柱軸承加支撐，極大減少高負載鉆孔時沖擊主軸的變形量，加強機床的精度。
5）兩軸采用大直徑3軸承傳動，雙頭預緊力裝配方式，實現最小熱變形量。采用消除半徑扭曲的精密聯軸器消除間隙，實現軸的高響應性。
6）尾座，主軸頭水平放置保證了機床的高精度，高穩定性及高剛性。
1）軸快移速度可達24m/min，適用于大批量生產，各種小零件及復雜零件高速及多樣化加工。
2）減少需多面加工或復雜形狀工件的裝夾次數，避免了由于定位基準改變導致的累計誤差。
3）配置高分辨率磁柵，實現精準定位18秒，配置大功率動力頭電機，通過車銑合成運動可以完成工件的端面以及圓周面進行一些鉆孔（鋼料可以鉆φ12 ）、攻牙，銑槽等加工。
